?一、概述

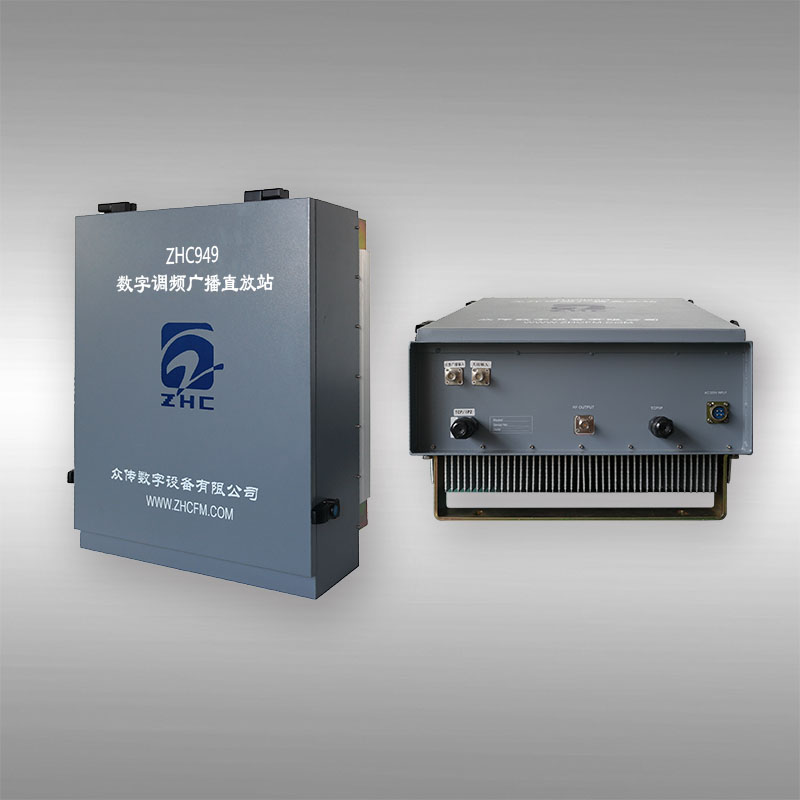

ZHC949-25W數字調頻廣播直放站是專門針對地下停車場或小型隧道開發的一款產品，收發一體化設計，輸出射頻功率25W,可同時轉發最多16套調頻廣播節目；帶緊急廣播接口可是實現應急插播廣播功能?？蓛?nèi)置4G路由器實現4G傳輸遠程監控。

該直放站主要有射頻接收放大、16路數字選頻，應急廣播信號切換、射頻寬頻帶線性放大、輸出帶通濾波、直流開關電源、4G路由器、中央控制單元等功能模塊組成。采用全封閉結構、三防處理、無風扇自然冷卻，長壽命設計。所有輸入輸出接口均從后面板接入和引出。

該直放站與信號無源分配系統及發射天線配合，可實現約2萬平方米地下停車場、16套調頻廣播信號無死角覆蓋。

二、主要技術參數

●RF輸入頻率范圍 ? ? ? ? ?? 87.00 MHz ～ 108.00MHz (或指定頻率)

●RF輸出頻率范圍 ? ? ? ? ?? 87.00 MHz ～ 108.00MHz (或指定頻率)

●轉發載波數量? ? ? ? ? ? ? ≤16個

●RF輸出功率? ? ? ? ? ? ? ? 0～25W連續可調 （其他功率可定制）

●RF輸出阻抗? ? ? ? ? ? ? ? 50Ω

●RF接收天線輸入連接器 ? ? ? N陰型

●RF應急廣播輸入連接器 ? ? ? N陰型

●RF輸出功率允許偏差 ? ? ? ? ＜±10%

●RF輸出功率穩定度 ? ? ? ? ? ＜±3%

●互調產物? ? ? ? ? ? ? ? ? ≦-36dBc

●帶外諧波? ? ? ? ? ? ? ? ? ＜-60dBc

●工作溫度范圍? ? ? ? ? ? ? -10℃～45℃

●電源電壓 ? ? ? ? ? ? ? ?? 88～264VAC /50Hz

●對外通訊? ? ? ? ? ? ? ? ? TCP/ IP（RJ45）和短信貓

●散熱方式? ? ? ? ? ? ? ? ? 自然對流散熱

●外形尺寸? ? ? ? ? ? ? ? ? 575mm×468mm×237mm

●重量? ? ? ? ? ? ? ? ? ? ? 35kg
