1. 概述

?ZHC348-4004AD音頻模/數轉換器是一款專業廣播級音頻信號模擬/數字轉換設備。該設備將四路模擬音頻立體聲信號輸入轉換為四路AES/EBU數字音頻信號輸出。該設備采用業界頂級芯片、性能極佳，信噪比達到95dB以上，失真度小于0.01%。在前面板可以選擇其中一路進行耳機監聽和OLED屏監看音頻信號的狀態。采用可自動切換的雙電源供電，提高了設備的可靠性。

?產品特點：

◆? 雙路電源自動切換

◆? 杰出的性能指標

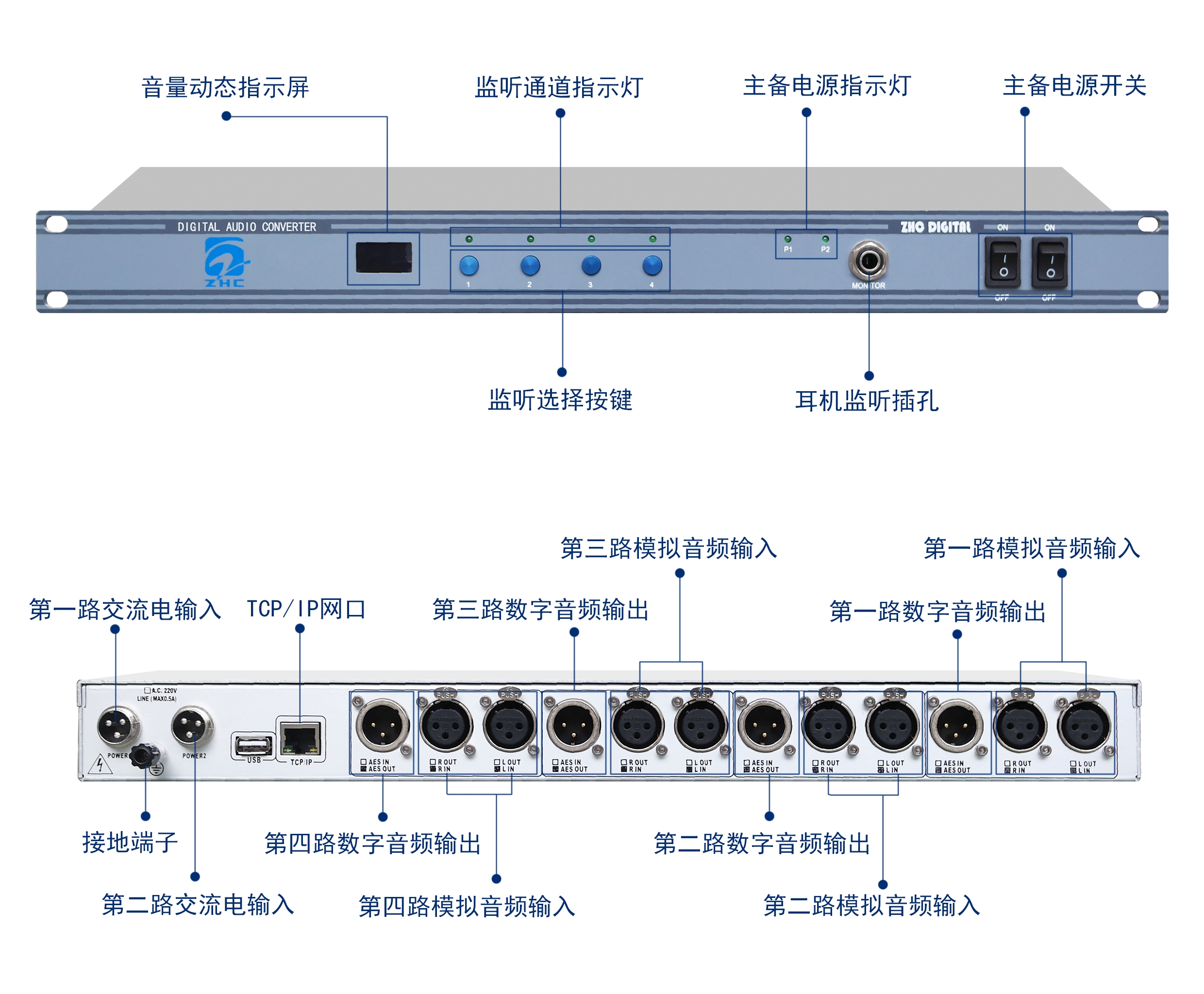

◆? 4選一監聽監視操作便捷

◆? 四通道同時轉換（可定制1~4路）

2. 技術規格

2.1 技術指標

a)??????? 模擬音頻輸入阻抗? ?600歐姆

b)??????? 數字音頻輸出阻抗? 110Ω

c)??????? 工作頻率? ? ? ? ? ? ? ? ? 20Hz～20KHz

d)??????? 信噪比? ? ? ? ? ? ? ? ? ? ?≥95dB?

e)??????? 音頻頻響? ? ? ? ? ? ? ? ? ≤±0.02dB

f)???????? 失真度? ? ? ? ? ? ? ? ? ? ? ≤0.01%

g)??????? 立體聲分離度? ? ? ? ? ≥95dB

h)??????? 左右電平差? ? ? ? ? ? ? ≤0.01dB

i)????????? 模數電平對應關系? 0dBu模擬音頻信號輸入對應AES輸出-24dBFs

j)????????? 最大輸入電平? ? ? ? ? +24dBu

k)??????? 電源電壓? ? ? ? ? ? ? ? ? ?雙路電源自動切換 AC100V～AC265V/47Hz～63Hz?

2.2 物理特性

a)??????? 機箱標準? ? ? ? ? ? ? ? ? ?19英寸

b)??????? 機箱尺寸? ? ? ? ? ? ? ? ? ?1U（440mm×300mm×41mm）

c)??????? 運行環境溫度? ? ? ? ? ?-10℃～+50℃

d)??????? 相對濕度? ? ? ? ? ? ? ? ? ?＜95%

e)??????? 海拔高度? ? ? ? ? ? ? ? ? ?＜4500m
