ZHC348-0211SZ智能音頻切換器?

產品概述

ZHC348-0211SZ智能切換器是一款專業廣播級音頻切換設備，它支持2路數字AES音頻輸入（支持墊樂），切換后1路數字AES音頻輸出及1路平衡模擬音頻輸出（內容相同）。具有手動和自動兩種切換模式：在手動狀態下可以方便的通過按鈕選擇所需音頻通道；在自動模式下通過智能判斷通道音頻狀態并進行切換。該產品是一款優秀的音頻切換設備。

?

技術特點

l? 采用高速MCU處理器控制，性能可靠

l? 彩色顯示屏動態顯示音頻電平及設備狀態

l? 自定義切換時間和切換閾值

l? 方便高效的網絡（TCP/IP）/RS232控制接口

l? 可靠的斷電主路直通功能

l? 采用雙電源冗余設計，提高設備穩定性

l? 便捷的監聽功能

?

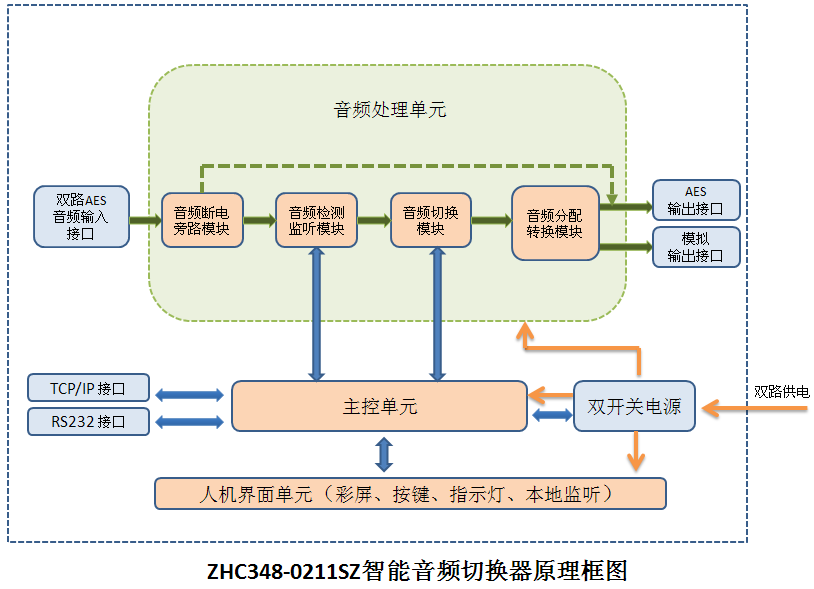

工作原理框圖

?? ? ?

技術指標

1.數字音頻輸入阻抗? ? ? ? ? ? ? 110Ω

2.數字音頻輸出阻抗? ? ? ? ? 110Ω?

3.工作頻率? ? ? ? ? ? ? ? ? ? ? ? ? 20Hz～20KHz

4.音頻信噪比? ? ? ? ? ? ? ? ? ? ? ≥95dB

5.音頻頻響? ? ? ? ? ? ? ? ? ? ? ? ? ≤±0.01dB

6.音頻失真度? ? ? ? ? ? ? ? ? ? ? ≤0.01%

7.音頻立體聲分離度? ? ? ? ? ≥95dB

8.音頻左右電平差? ? ? ? ? ? ? ≤0.01dB

9.模數電平對應關系? ? ? ? ? 0dBu模擬音頻信號對應-24dBFS數字音頻信號

10.電源電壓? ? ? ? ? ? ? ? ? ? ? ? AC100V～AC265V/47Hz～63Hz(雙路)?

物理特性

1.機箱標準???????????????????? 19英寸

2.機箱尺寸???????????????????? 1U（440mm×300mm×44mm）

3.整機重量? ? ? ? ? ? ? ? ? ? ? 2.1Kg

4.運行環境溫度? ? ? ? ? ? ? -10℃～+50℃

5.相對濕度???????????????????? ＜95%

6.海拔高度???????????????????? ＜4500m

??

備注：可定制數字音頻、模擬音頻混合輸入；或輸入通道多于4個的特殊音頻切換器。
